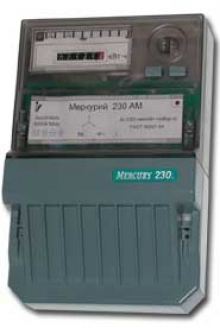

Вернуться на страницу поиска  | | Счетчик Меркурий 230АМ-03 5А/380В (3ф.) |
| | |
СЧЕТЧИК МЕРКУРИЙ 230АМ-03 5А/380В (3Ф.) | | электронный плоский непрямого включения | | Тип счётчика : | Электронные активной энергии | | Номинальная сила тока, А : | 5 | | Макс. сила тока, А : | 7 | | Кол-во фаз : | 3 | | Класс точности : | 0,5 или 1,0 | | Цена : | 2 380,00 | | Опубликовано : | 03.10.2009 | | Источник : | ПЛАНЕТА ЭЛЕКТРИКА магазин | | Адрес : | Иркутская область, г. Иркутск, Октябрьский район, Лисиха, ул. Байкальская | | | Сравнить с другими позициями раздела "Электросчетчики" | | | Все позиции предприятия в данном разделе |
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Базовые функции:
* Меркурий 230 ART(2)-XX PC(R)IDN непосредственного и трансформаторного включения;
* Меркурий 230 ART-XX CLN непосредственного и трансформаторного включения cо встроенным модемом передачи данных по силовой сети;
* Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсам CAN , RS -485, IrDA следующей информации;
* Количества учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
o Всего от сброса показаний;
o За текущие сутки и на начало суток;
o За предыдущие сутки и на начало суток;
o За текущий месяц и на начало месяца;
o За каждый из 11 предыдущих месяцев и на начало месяцев;
o За текущий год и на начало года;
o За предыдущий год и на начало года;
* Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута;
* Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу нарастающим итогом и по сумме тарифов с передачей данных по проводным интерфейсам;
* Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах;
* Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по проводным интерфейсам следующих параметров электросети:
o Мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
o Действующих значений фазных токов, напряжений, углов между фазными напряжениями;
o Частоты сети;
o Коэффициентов мощности по каждой фазе и по сумме фаз;
* Задание лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов;
* Передача результатов измерений и учёта через интерфейсы CAN, RS-485, IrDA;
* Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Технические особенности:
* Максимальный ток в течении 0,5 с, А
o при Iном=5А - 150;
o при Iном=10А - 200;
* Чувствительность при измерении
o активной энергии - 0,36; 1,38 Вт;
o реактивной энергии - 0,72; 2,75 Вар;
* Полная мощность, потребляемая цепью тока не более 0,1 B*A;
* Количество тарифных сезонов (месяцев) - 12;
* Скорость обмена, бит/секунду:
o По интерфейсу CAN и RS-485 - 300, 600, 1200, 2400, 4800, 9600;
o Через инфракракрасный порт - 9600;
* Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
o для ART-00 (Uном 57,7 В, Iном 5 A) - 5000/160000;
o для ART-01 (Uном 220 В, Iном 5 A) - 1000/32000;
o для ART-02 (Uном 220 В, Iном 10 A) - 500/16000;
o для ART-03 (Uном 220 В, Iном 5 A) - 1000/160000;
* Сохранность данных при перерывах питания, лет:
o постоянной информации - 40;
o оперативной информации - 10;
* Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов;
* Межповерочный интервал 10 лет;
* Масса,не более 1,5 кг;
* Габариты (длина, ширина, высота), мм 258*170*74;
* Класс точности - 0.5s, 1.0s;
* Интерфейсы: RS-485, CAN, IrDA, PLC;
* Возможность подключения резервного питания Uрез = 5,5...9 В;
* Измерение мощности, токов, напряжений, частоты, cos(f);
* Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации);
* Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии;
* Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
* Автоматическая самодиагностика с индикацией ошибок;
* Управление нагрузкой через внешние цепи коммутации (УЗО);
* Электронная пломба; |
