ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Организация автономной и централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния. Управление средствами оповещения. Выдача тревожных извещений на ПЦН через релейные выходы. Выдача извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882, радиопередающее устройство РПД Астра-РИ. Обмен информацией по линии расширения с радиоприемными устройствами РПУ Астра-РИ-М, РПУ Астра-РИ. Ведение журнала событий.
Назначение
организация автономной и централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния:
- адресных радиоканальных извещателей системы Астра-РИ-М;
- ШС РПД системы Астра-РИ;
- ШС ППКОП Астра-712/х, подключенных к РПД Астра-РИ;
управление средствами оповещения;
выдача тревожных извещений на ПЦН через релейные выходы;
выдача извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882, радиопередающее устройство РПД Астра-РИ;
обмен информацией по линии расширения с радиоприемными устройствами РПУ Астра-РИ-М, РПУ Астра-РИ;
ведение журнала событий.
Особенности
максимальная емкость систем с применением Астра-812:
- 192 радиоканальных извещателя в системе Астра-РИ-М,
- 768 ШС в системе Астра-РИ;
энергонезависимые календарь - часы;
протокол на 1000 событий;
быстрый доступ с клавиатуры для просмотра журнала событий, состояний извещателей/ШС, разделов/объектов, оборудования и т.д.
USB разъем для связи с ПК (задание режимов работы, смена ПО, считывание журнала событий);
отсутствие ШС или возможности непосредственно работать с любыми типами извещателей.
Основные данные
При выпуске с завода-изготовителя в ППКОП устанавливается программное обеспечение (ПО) версии 3_х для работы в системе Астра-РИ-М с поддержкой до 4-х РПУ.
Смена ПО для работы в системе Астра-РИ осуществляется с персонального компьютера (ПК) с помощью программы Pconf-812.
1) ППКОП с ПО версии 3_х для системы Астра-РИ-М.
Работа ППКОП основана на анализе информации, получаемой по линии расширения от РПУ Астра-РИ-М непосредственно или через ретрансляторы, и контроле до 192 зарегистрированных радиоканальных извещателей различных типов:
объемный оптико-электронный Астра-5131 исполнение А,
поверхностный оптико-электронный Астра-5131 исполнение Б,
объемный оптико-электронный с отсутствием реакции на животных весом до 20 кг Астра-5121,
поверхностный звуковой Астра-6131,
магнитоконтактный Астра-3321,
электроконтактный мобильный (тревожная кнопка - брелок) РПДК Астра-РИ-М,
точечный электроконтактный (тревожная кнопка с опцией контроля канала) Астра-3221,
пожарный дымовой оптико-электронный Астра-421 исполнение РК,
ручной пожарный Астра-4511,
аварийный утечки воды Астра-361 комплект РК,
радиопередающее устройство РПД системы Астра-РИ в режиме извещателя охранного или пожарного типа,
радиопередающий модуль универсальный РПДУ Астра-РИ-М.
ППКОП системы Астра-РИ-М обеспечивает:
поддержку до 4-х РПУ Астра-РИ-М, до 4-х ретрансляторов и до 4-х радиоканальных модулей реле и оповещения;
распределение зарегистрированных в РПУ извещателей в логические разделы типов «Охранный», «Пожарный», «Аварийный» от 1 до 16 с режимами:
- "Автовзятие",
- "Тихая тревога",
- "Круглосуточный";
сквозную системную нумерацию всех радиоустройств (от 1 до 196);
присвоение буквенных наименований разделам;
регистрацию (в журнале) событий в системе по разделам и зарегистрированным в разделах радиоканальным извещателям;
назначение времени задержки на вход /выход для первого и второго разделов;
постановку на охрану с исключением зон индивидуально для каждого раздела. В заводской конфигурации постановка на охрану с исключением зон запрещена для всех разделов. Необходимость включения функции определяется при установке ППКОП на объекте;
отображение уровня принимаемых сигналов от радиоканальных извещателей;
режимы работы реле и выходов типа "открытый коллектор":
- ПЦН-тревога,
- взят/снят,
- контрольная лампа,
- исполнительный,
- круглосуточный,
- звуковой,
- специальный;
постановку на охрану/снятие с охраны по полномочиям:
- ключами Touch memory (ТМ) или устройствами, генерирующими код формата ТМ (РПУ Астра-РИ-М, РПУ Астра-Р исполнение ТМ). Количество регистрируемых идентификаторов ТМ - 96.
- кодом пользователя с клавиатуры. Количество кодов из 3 - 6 знаков до 32;
установку статуса извещений;
управление звуковыми оповещателями;
выдачу извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882, радиопередающее устройство РПД Астра-РИ;
контроль и частичную настройку коммуникатора Астра-882.
2) ППКОП с ПО версии 5_х для системы Астра-РИ обеспечивает:
поддержку до четырех РПУ Астра-РИ и контроль:
- ШС зарегистрированных радиопередающих устройств РПД Астра-РИ,
- ШС ППКОП Астра-712/х, подключенных к РПД Астра-РИ,
- извещателей РПДК Астра-РИ-М (в качестве "тревожной кнопки"),
- извещателей ("тревожных кнопок") Астра-3221 системы Астра-РИ-М ;
присвоение ШС условных (цифровых) обозначений от 1 до 9999. В этом случае во всех извещениях, относящихся к изменению состояния ШС, на индикатор ППКОП выдается его номер как источник события. Если условный номер не присвоен, на индикатор выдается номер РПД и номер ШС (при работе РПД совместно с ППКОП Астра-712/х);
регистрацию (в протоколе) событий в системе по каждому РПД и номеру ШС;
режим работы реле - ПЦН-тревога;
привязку реле №1 к ШС типа "охранный";
привязку реле №2 к ШС типа"пожарный".
Регистрация РПУ в ППКОП и регистрация извещателей/РПД в РПУ осуществляется со встроенной клавиатуры с доступом по паролю инженера;
установка режимов работы осуществляется со встроенной клавиатуры с доступом по паролю инженера или с ПК;
наиболее удобный способ настройки - программирование с ПК (программа Pconf-812);
подключение к ПК обеспечивается через интерфейс USB;
в ППКОП обеспечивается передача журнала событий в ПК с помощью программы для ПК Message Store. При обработке журнала событий на ПК доступна фильтрация по заданным параметрам и печать;
ППКОП не предназначен для использования в составе систем автоматического управления пожаротушением.
Технические данные
напряжение питания - 10,3?15 В
ток потребления, не более - 200 мА
максимальный ток, коммутируемый реле - 0,1 А
максимальное напряжение, коммутируемое реле - 100 В
максимальный ток нагрузки выхода OC1 - 1,5 А
максимальный ток нагрузки выхода OC2 - 0,1 А
максимальное напряжение нагрузки выхода OC1 - 30 В
максимальное напряжение нагрузки выхода OC2 - 12 В
время технической готовности, не более - 10 с
длина линии расширения при R <100 Ом,
C< 0,033 мкФ - 200 м
габаритные размеры - 145х31х110 мм
Условия эксплуатации:
- температура от -10 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP41
Информативность

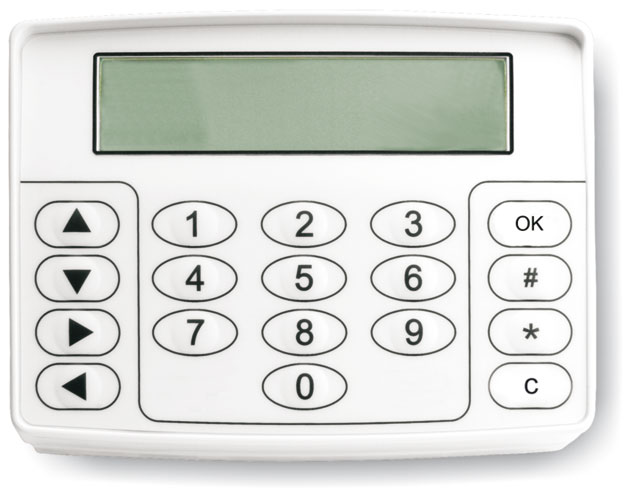

знакосинтезирующий индикатор 2 х 16 (высота символа 10 мм) с подсветкой;
два программируемых выхода типа "открытый коллектор" для звукового и светового оповещателей;
два программируемых выходных реле;
встроенный звуковой сигнализатор;
вход/выход линии расширения |
