ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
- Контроль 5-ти шлейфов охранно-пожарной сигнализации (ОПС).
- Канал GSM (GPRS)
- Наличие двух SIM карт
- Отдельный вход для подключения считывателя Touch Memory.
- Внутренний источник резервного питания с выходным током 1,5 А. и АКБ 7А/ч.
- Постоянный контроль работоспособности

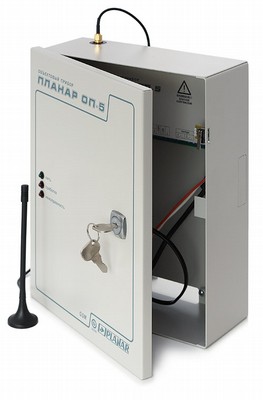

Объектовый прибор «Планар ОП-5» предназначен для контроля 5-ти шлейфов охранно-пожарной сигнализации (ОПС). Имеет отдельный вход для подключения считывателя Touch Memory. Функционирование происходит в автономном режиме с подачей звуковых и световых сигналов с одновременной передачей извещений по каналу GSM(GPRS) на пульт центрального наблюдения (ПЦН). Прибор также обеспечивает резервированным электропитанием +12В внешние потребители.
Основная область применения – централизованная охрана или автономная охрана объектов.
Объектовый прибор осуществляет приём извещений посредством измерения и контроля величины сопротивления шлейфа ОПС. В качестве извещателей, включаемых в шлейф ОПС, могут использоваться охранные и пожарные извещатели электро-контактного типа, с релейным выходом, а также извещатели с питанием по шлейфу.
Виды передаваемых сообщений:
- идентификатор пользователя (до 12 пользователей)
- состояние шлейфов (текущее состояние шлейфа, тип, исправен/не исправен и т.д.)
- нарушение зон, описанных как зоны с задержкой
- вызов «тревожной» кнопкой
- пожарная тревога на объекте
- режим электропитания (наличие внешнего питания, степень заряженности резервного аккумулятора и т. д.)
- факт несанкционированного вскрытия оборудования
- пользовательская информация, адресованная диспетчеру ПЦН
- информация о текущем состоянии объекта (охрана/дежурный режим, были ли нарушения зон за период охраны).
При передаче информации производится помехоустойчивое кодирование и контроль целостности передаваемой информации, что позволяет обеспечить высокую помехозащищенность и защиту от несанкционированного доступа.
Прибор обеспечивает контроль состояния шлейфов по величине их сопротивления. При монтаже на объекте приборы автоматически калибруются под конкретное сопротивление шлейфов и оконечных резисторов. Суммарное сопротивление шлейфа и оконечного резистора должно быть в диапазоне 0, 5…5 кОм.
С помощью пульта объектового прибора возможно:
- контролировать состояния шлейфов
- проводить калибровки входов
- заносить и удалять коды электронных ключей пользователей
- Программирование объектового прибора возможно с пульта центрального наблюдения так и при подключении компьютера с программой "конфигуратор объектовых приборов".
Поддержка следующих типов зон:
- быстрая зона (выдача тревожного извещения происходит немедленно после нарушения шлейфа зоны)
- зона с задержкой (выдача тревожного извещения происходит через установленное время после нарушения)
- внутренняя зона (выдача тревожного извещения происходит немедленно после нарушения или через установленное время, если перед этим были нарушения зон с задержкой)
- 24-х часовая зона (зона круглосуточной охраны, независимая от охраны всего объекта, немедленная выдача тревожного извещения)
- пожарная зона (приоритетная выдача тревожного извещения о пожаре).
Оборудование рассчитано на круглосуточную эксплуатацию при температуре окружающей среды от плюс 5 °С до плюс 40 °С и относительной влажности воздуха до 93% (при 40 °С).
Технические характеристики
- Информационная ёмкость прибора (количество шлейфов ОПС) 5
- Информативность приборов (количество передаваемых извещений)общее количество свыше 200
- Время реакции объектового прибора при нарушении любого шлейфа (программируется с дискретой 50 мсек для каждого из шлейфов индивидуально) 50 мсек…60 сек
- Время задержки выдачи тревожного извещения при нарушении шлейфов (программируется с дискретой 1 сек для каждого из шлейфов индивидуально), сек 1…255 сек
- Измерительный ток в шлейфах, мА Не более 20
- Типы поддерживаемых электронных ключей (без дополнительного оборудования) DALLAS, BUTTON
- Количество управляющих выходов 7
- из них переключающий контакт реле 2
- типа открытый коллектор 5
- Максимальное напряжение, коммутируемое контактами реле на “ВЫХОД 1”и “ВЫХОД 2”, В 220
- Максимальный ток, коммутируемый контактами реле на “ВЫХОД 1”и “ВЫХОД 2”, А 1
- Ток через светодиоды по выходам (“ИНДИКАТОР 1”… “ИНДИКАТОР 5”), мА Не более 10
- Количество программируемых функций для каждого из выходов 23
- Напряжение для питания внешних потребителей на выходах “+12В” и “+12ВП”, В 10,5…14,2
- Ток по выходу “+12ВП”, А, не более 1
- Суммарный ток по выходам “+12В” и “+12ВП”, не более, А 1,5
- Длительность отключения напряжения на выходе “+12ВП” при “сбросе” пожарной тревоги, сек 3…4
- Устройство ввода/вывода информации программатор ПС-24
- Передача данных в сети GSM GPRS класс 10
- Тип антенного разъёма SMA
- Напряжение питания объектового прибора 220+10% -15% В 50 Гц
- Потребляемая мощность от источника переменного тока, Вт, не более 50
- Тип внутренней АКБ 12 В 7А/ч
- Время полного заряда внутренней АКБ, ч, не более 14
- Габаритные размеры объектового прибора, мм, не более 280x210x110
- Вес без внутренней АКБ, кг, не более 1,4
|
