ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
- Контроль 16-ти шлейфов охранно-пожарной сигнализации (ОПС)
- Поддержка до 4-х разделов с независимой постановкой/снятием с охраны
- Внутренний источник резервного питания с выходным током 2,5 А. и АКБ 7А/ч
- Поддержка двух SIM-карт
- Постоянный контроль работоспособность

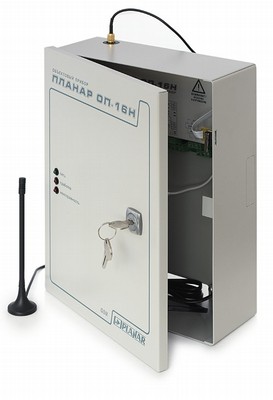

Объектовый прибор «Планар ОП-16 GSM» предназначены для контроля 16-ти шлейфов охранно-пожарной сигнализации (ОПС). Функционирование происходит в автономном режиме с подачей звуковых и световых сигналов с одновременной передачей извещений по по каналу GSM(GPRS) на пульт центрального наблюдения (ПЦН).
Прибор обеспечивает охрану до 4-х объектов с независимой постановкой/снятием.
Основная область применения - централизованная охрана или автономная охрана объектов.
Объектовый прибор осуществляет приём извещений посредством измерения и контроля величины сопротивления
шлейфа ОПС. В качестве извещателей, включаемых в шлейф ОПС, могут использоваться охранные и пожарные извещатели электро-контактного типа, с релейным выходом, а также извещатели с питанием по шлейфу.
К прибору возможно подключить по одной проводной линии RS485 до 32—х приборов «Планар ОП-3т», до 16-ти приборов «Планар ОП-16л» и до 4-x пультов объектового прибора. При таком подключении прибор «Планар ОП-16 GSM» выполняет роль концентратора, производит сбор, обработку и передачу информации по радиоканалу на ПЦН.
Прибор имеет встроенный источник бесперебойного питания для потребителей, подключенных к прибору. Источник имеет встроенную защиту от перегрузки и неправильного подключения. Прибор обеспечивает также питанием 12В удалённые приборы по линии связи RS485.
По каналам связи передается следующая информация:
- текущее время на объекте (месяц, день, час, минуты, секунды)
- идентификатор пользователя (до 64 пользователей, включая коды «тихой» тревоги)
- состояние шлейфов (текущее состояние шлейфа, тип, исправен/не исправен и т.д.)
- нарушение зон, описанных как зоны с задержкой
- вызов «тревожной» кнопкой
- пожарная тревога на объекте
- режим электропитания (наличие внешнего питания, степень заряженности резервного аккумулятора, исправность подключенного ИБП и т. д.)
- факт несанкционированного вскрытия оборудования
- пользовательская информация, адресованная диспетчеру ПЦН
- информация о текущем состоянии объекта (охрана/дежурный режим, были ли нарушения зон за период охраны, исключенные зоны и т. д.)
При передаче информации производится помехоустойчивое кодирование и контроль целостности передаваемой информации, что позволяет обеспечить высокую помехозащищенность и защиту от несанкционированного доступа.
Прибор обеспечивает контроль состояния шлейфов по величине их сопротивления. При монтаже на объекте приборы автоматически калибруются под конкретное сопротивление шлейфов и оконечных резисторов. Суммарное сопротивление шлейфа и оконечного резистора должно быть в диапазоне 0, 5…5 кОм.
Объектовый прибор имеет журнал событий, в котором может храниться до 500 последних событий, произошедших на объекте.
С помощью пульта объектового прибора:
- контролировать состояния шлейфов
- проводить калибровки входов
- заносить и удалять коды электронных ключей пользователей
- производить постановку/снятия прибора с охраны
- производить программирование всех параметров прибора
Программирование объектового прибора возможно также при подключении компьютера с программой "Конфигуратор объектовых приборов".
Поддержка следующих типов зон:
- быстрая зона (выдача тревожного извещения происходит немедленно после нарушения шлейфа зоны)
- зона с задержкой (выдача тревожного извещения происходит через установленное время после нарушения)
- внутренняя зона (выдача тревожного извещения происходит немедленно после нарушения или через установленное время, если перед этим были нарушения зон с задержкой)
- 24-х часовая зона (зона круглосуточной охраны, независимая от охраны всего объекта, немедленная выдача тревожного извещения)
- пожарная зона (приоритетная выдача тревожного извещения о пожаре)
Оборудование рассчитано на круглосуточную эксплуатацию при температуре окружающей среды от минус 10 °С до плюс 40 °С и относительной влажности воздуха до 93% (при 40 °С).
Технические характеристики
- Передача данных в сети GSM GPRS класс 10
- Информационная ёмкость прибора (количество шлейфов ОПС) «Планар ОП-16 GSM» 16
- Максимальное число поддерживаемых разделов 4
- Информативность приборов (количество передаваемых извещений) общее количество свыше 200
- Суммарное сопротивление шлейфа и оконечного резистора, кОм 0,5…5
- Время реакции объектового прибора при нарушении любого шлейфа (программируется с дискретой 50 мсек для каждого из шлейфов индивидуально) 50 мсек…60 сек
- Время задержки выдачи тревожного извещения при нарушении шлейфов (программируется с дискретой 1 сек для каждого из шлейфов индивидуально), сек 1…255
- Измерительный ток в шлейфах, мА, не более 12
- Типы поддерживаемых электронных ключей (без дополнительного оборудования) DALLAS DS199X
- Количество управляющих выходов -6
- из них переключающий контакт реле 2
- типа открытый коллектор 4
- Количество программируемых функций для каждого из выходов 49
- Интерфейс связи RS-285, RS-485
- Период передачи информации по радиоканалу, (или по событию на объекте), мин 1..255
- Питание прибора 220 +10% -15% В, 50 Гц
- Габаритные размеры объектового прибора, не более, мм 280x210x110
- Тип внутренней АКБ 12В 7А/ч
- Время полного заряда внутренней АКБ, не более, ч 14
- Масса, без внутренней АКБ, не более, кг 2,2
|
