КТПНТ-160 ВВ | | Комплектные трансформаторные подстанции КТПНт, наружной установки типа "Киоск", в металлической оболочке, тупикового типа, мощностью от 25 до 1000кВА, под один трансформатор | | Вид подстанции : | Киосковая | | Р, кВА : | 160 | | Тип ввода-вывода : | ВВ | | Ном. ток аппаратов, ввод, А : | 250 | | Ном. ток аппаратов, линия, А : | 80+100+160 | | Цена : | 123 050,00 | | Опубликовано : | 12.09.2009 | | Источник : | ИРКУТСКИЙ ЗАВОД ЭЛЕКТРОМОНТАЖНЫХ ИЗДЕЛИЙ | | Адрес : | Иркутская область, г. Иркутск, Октябрьский район, Лисиха, ул. Байкальская | | | Сравнить с другими позициями раздела "Трансформаторные подстанции - производство" | | | Все позиции предприятия в данном разделе |
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Подстанции КТПНт, предназначены для приема, передачи (либо резервированного приема), преобразования и распределения электроэнергии трехфазного переменного тока частотой 50Гц напряжением 6(10)/0,4 кВ. и снабжения ею потребителей в районах с умеренным климатом (от –40°С до +40°С).
Область применения трансформаторных подстанций КТПНт - системы электроснабжения промышленных предприятий, потребителей сельского хозяйства, населенные пункты и объекты нефтедобывающей и газодобывающей промышленности и другие объекты.
Подстанция КТПНт изготовлена в соответствии с требованиями ГОСТ 14695-80, правилами устройства электроустановок (ПУЭ), ТУ.
Конструкция подстанции КТПНт

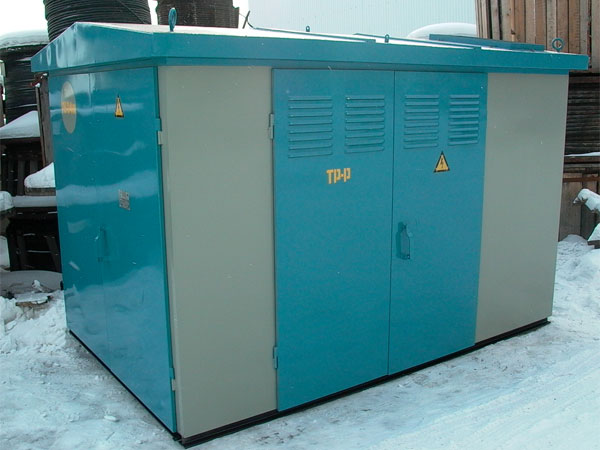

Комплектная трансформаторная подстанция КТПНт представляет собой закрытое цельнометаллическое помещение, выполненное в виде силового каркаса обшитого панелями из листовой холоднокатанной стали толщиной 1,5 мм. Подстанция имеет двери с каждой обслуживаемой стороны. Все двери подстанции снабжены внутренними реечными замками и петлями под навесной замок.
Конструктивно, подстанция состоит из трех блоков:
Блок УВН - высоковольтная камера КСО с коммутационным аппаратом - разъединитель РВЗ или автогазовый вылючатель нагрузи ВНА, так же в камере устанавливаются высоковольтные предохранители ПКТ. Осмотр состояния предохранителей ПКТ и силовых контактов разъединителя или выключателя нагрузки, осуществляется через смотровые окна в дверях КСО.
Блок трансформатора, в нем устанавливается силовой масляный трансформатор ТМ, ТМГ, ТМЗ или трансформатор с литой (сухой) изоляцией, а так же контатная шина с блоков УВН 6(10) кВ и РУНН 0,4 кВ.
Блок РУНН. В качестве вводного низковольтного коммутационного аппарата используются: рубильник в комбинации с предохранителями или рубильник в комбинации с автоматическим выключателем. Линейные распределительные аппараты компонуются из рубильников с предохранителями типа РПС или автоматических выключателей типа ВА. Так же в состав РУНН входят трансформаторы тока, приборы контроля за напряжением и током, щит учета электроэнергии, блок управления уличным освещением, разрядники низковольтные, щит собственных нужд, сборные шины.
Типоисполнения трансформаторных подстанций КТПНт, внешний вид, аппаратура, устанавливаемая в них, принципиальные электрические схемы, а также габаритные размеры приведены в дополнительном файле технического описания, доступного для загрузки.
|
